配電自動化系統的雙眼:深入認識DUT、FUT、TTU、故障指示器的角色與功能

發布:confidence 瀏覽:1065次

在當今的電力行業中,配電自動化系統的作用日益凸顯,它不僅大幅提升了配電網的運行效率,也為用戶提供了更為穩定和可靠的電力供應。本文將重點對配電自動化系統配電終端部分進行介紹,讓您知道為什么把它們稱為配電自動化的“雙眼”。

配網自動化系統總體介紹

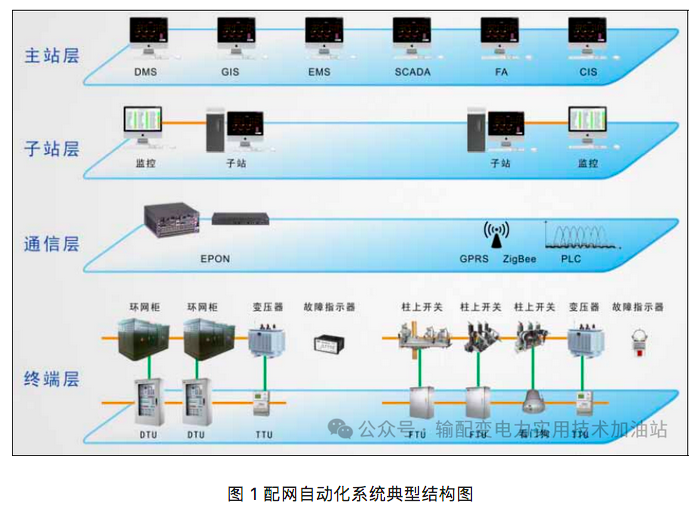

配網自動化系統是一個龐大復雜的系統性工程,系統包含了電力企業中與配電系統有關的全部功能數據流與控制,是一個統一的有機整體。其系統結如圖 1 示,可以看出配電網自動化系統中是由配電網自動化主站系統、配電自動化通道、配電子站以及配電終端所組成的四層結構

圖片

主站層:配網自動化主站層管理的對象是全部配網線路、設備及用戶。其通常由配電SCADA 主站系統、配電故障診斷恢復以及配網應用軟件子系統 DAS 組成

子站層:由于配電網自動化系統需要對多個設備進行監控,主要包括開閉站、配電室以及柱上開關及配電終端設備。但是所有的終端卻不能夠完全實現與主站系統的直接連接,因而系統就需要設置中間層,該中間層就被稱為配網自動化子站層。

通信層:主要包括光纖通信、無線網絡通信(無線公網、無線專網),其中業務系統與其終端采用無線通信網或者外部公用數據網的虛擬專用網絡方式(VPN)等進行通信的,需設立安全接入區,且采用安全加密認證機制,實現信息實時上傳主站、發送報警短信等功能。

終端層:配網終端是安裝在配電網現場的各種監測和控制單元的總稱,其主要功能是對開關設備的控制,另外其不但要實現 FTU(應用于柱上開關),TTU(應用于配電變壓器),DTU(應用于開閉站)等的三遙(遙控、遙測、遙信)功能,而且還需具備故障的自動化識與控制功能,給配網自動化系統其它子系統進行工況檢測、優化運行以及故障隔離與恢復起到促進作用,是本文重點要介紹的部分。

配電終端

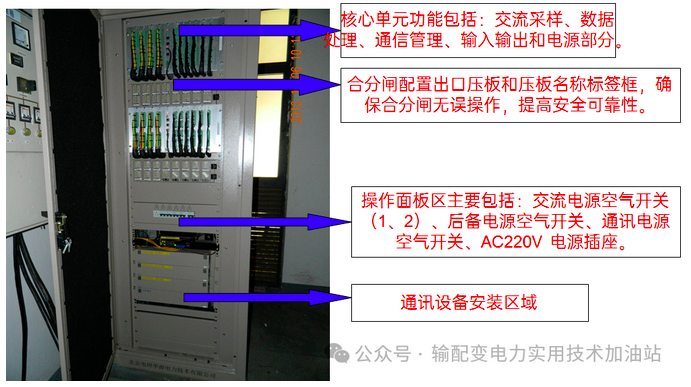

開閉所、環網柜智能終端(DTU)

圖片

DTU一般安裝在常規的開閉所(站)、戶外小型開閉所、環網柜、小型變電站、箱式變電站等處,完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算,對開關進行分合閘操作,實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電。

饋線終端(FTU)

圖片

FTU 是裝設在饋線開關旁的開關監控裝置。這些饋線開關指的是戶外的柱上開關,例如10kV線路上的斷路器、負荷開關、分段開關等。

它能監測配電線路上的異常情況,如短路、過載等,及時發出故障信號;具備遠程控制功能,可以實現對饋線開關的遠程分合閘操作;集成保護功能,能根據實際要求進行保護定值的設置并與配電自動化主站或子站進行配合實現故障定位,是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代饋線自動化遠方終端裝置。

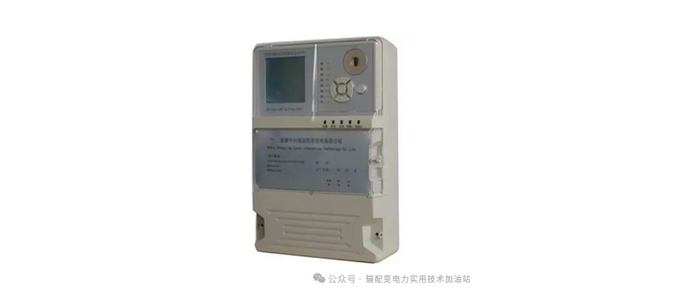

智能配變終端(TTU

圖片

TTU監測并記錄配電變壓器運行工況,根據低壓側三相電壓、電流采樣值,每隔1~2分鐘計算一次電壓有效值、電流有效值、有功功率、無功功率、功率因數、有功電能、無功電能等運行參數,記錄并保存一段時間(一周或一個月)和典型日上述數組的整點值,電壓、電流的最大值、最小值及其出現時間,供電中斷時間及恢復時間,記錄數據保存在裝置的不揮發內存中,在裝置斷電時記錄內容不丟失。

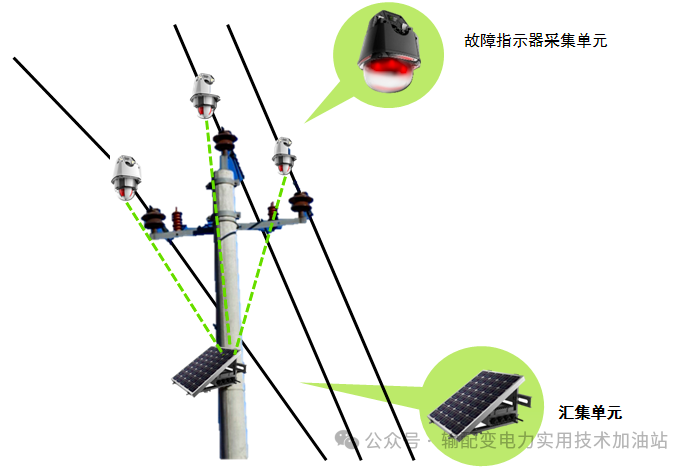

線路故障指示器

圖片

配電網線路故障指示器是一種安裝在配電線路上的裝置,主要用于監測線路的運行狀態和故障情況。它能夠在線路發生故障時及時確定故障區段,并發出故障報警指示,為快速排除故障、恢復正常供電提供有力保障。

隨著科技的發展,配電終端將繼續引入更為先進的技術,如智能故障診斷、人工智能數據分析等,不斷提升配電網的智能化水平。
